既存装置設備のPLCソフト改造は難しい・・・

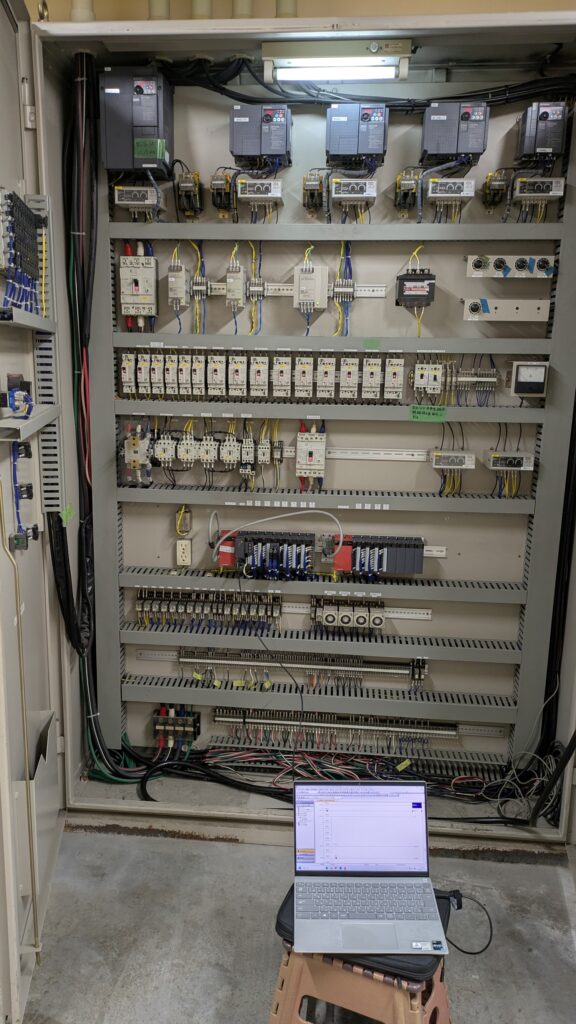

既存装置制御盤改造及びPLCソフト改造
にイキなり試練があるのは・・・
1.制御図面等の資料が無い
2.資料が有るが・・・改造が多くて
    竣工当初の物しかない・・・
3.PLCソフトのコメントが無い・・・
※これが一番重要で、途方に暮れる・・・
調査及び時間が物凄くかかり・・・
現状の動作をモニタリングしながら・・・
ここだ！！
と思う、箇所を特定・・・
及び膨大なステップを調査・・・
必ず、1つ１つ地道に調査が必要・・・

正直・・・予想はしていましたが・・・
PLCプログラムのコメントは
無し・・・

しかし・・・
発注者様の保全担当者様が・・・
資料をきっちり管理を行い
当初から色々と改修資料を管理してました。

後・・・

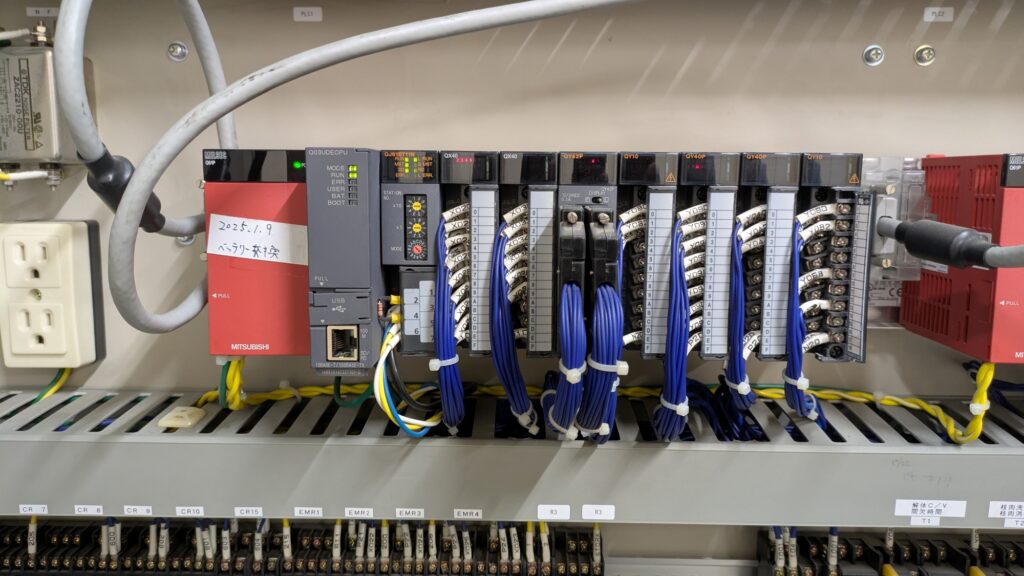

PLCは元々は、Q03UDEではなく
AシリーズのA2USH-S1という事で・・・
保全電気担当者様から・・
GX_Developerでやってみては・・・
と言うヒントで・・・

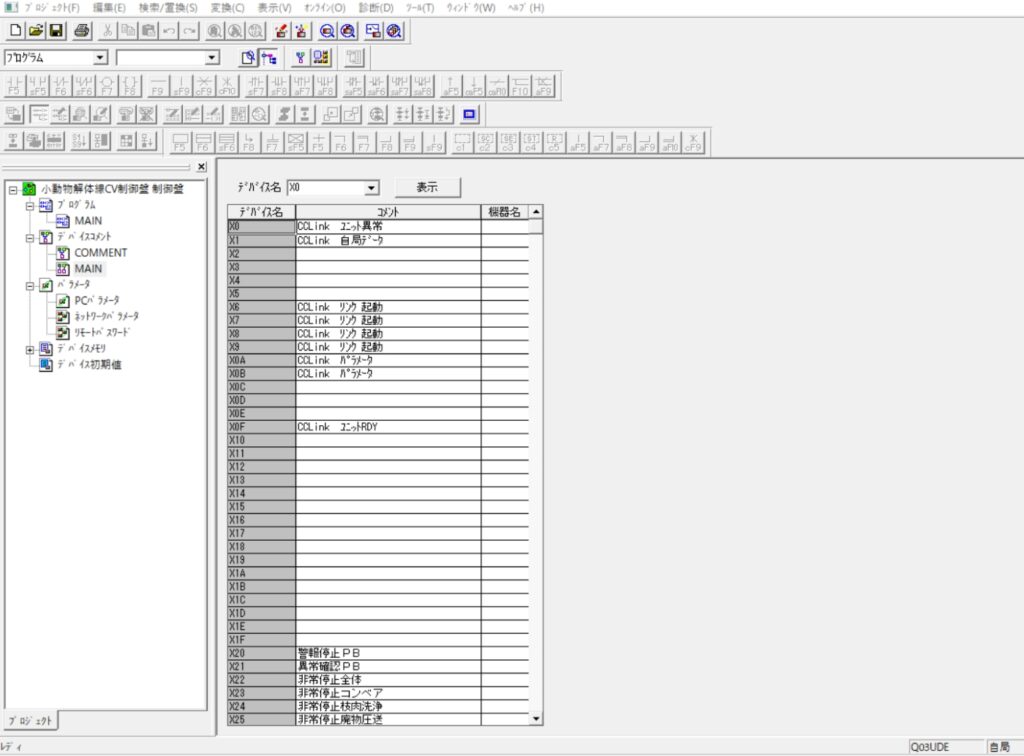

GX_Work2でなくGX_Developerで
標準ROMを見てみると・・・
期待はしていなかったが・・・・
コメントが入っていました！！
これで何とか・・・
なると思い・・・
保全電気担当者様も驚いていました・・・
しかし、ここからが・・・
ソフトの改造初めの一歩・・・

さて・・・
本題に入るまで・・・
寄り道が多く、申し訳ございません。

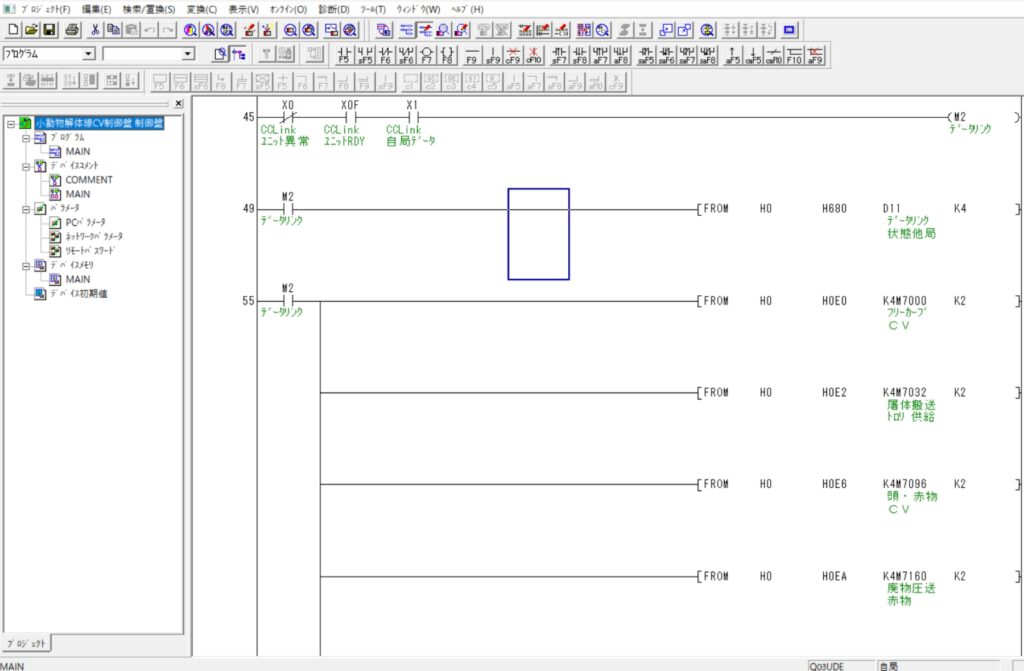

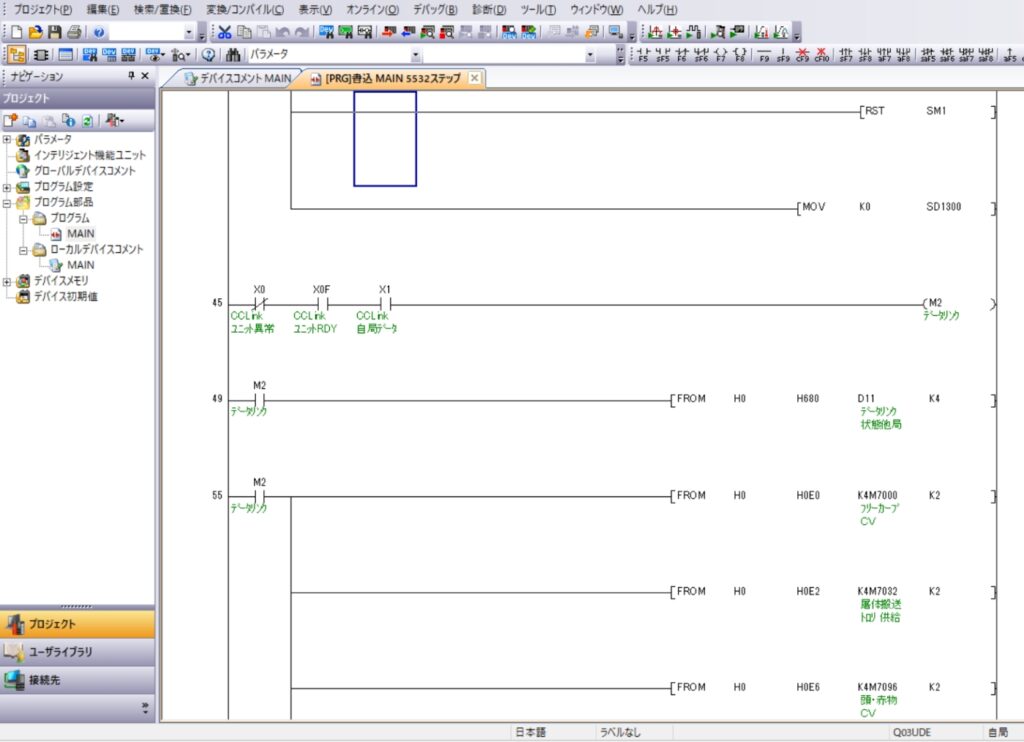

CC-Linkのプログラム
FROM/TO命令が・・・
書かれていました。
後日・・・

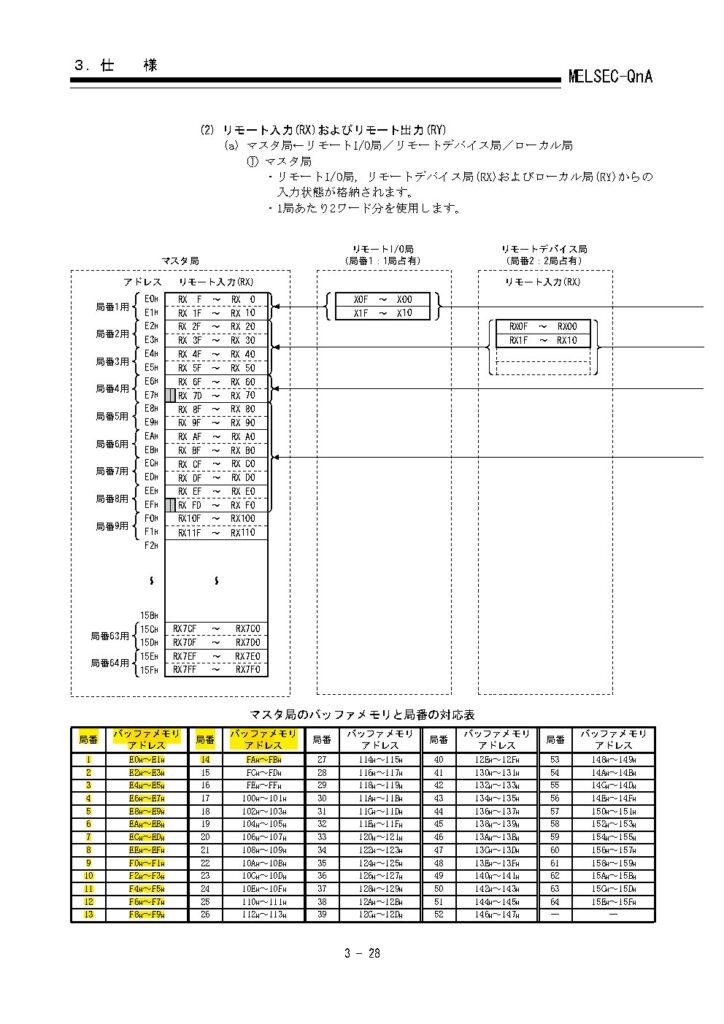

Aシリーズ及びQシリーズのマニュアルを
見てみると・・・

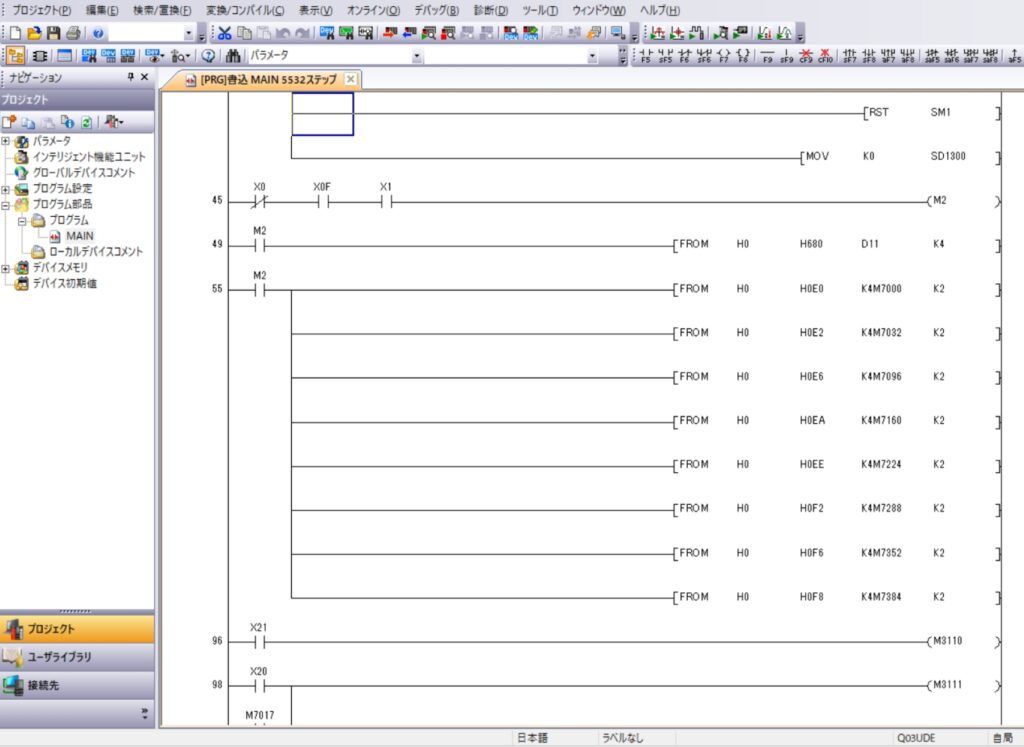

Aシリーズではバッファメモリー
を指定してＩ/Oを割付
今回はＭ番7000番台を使用して
リモートI/Oに入出力・・・
で各機器を制御・・・

しかし・・・
ＡシリーズをＱシリーズに更新する場合
設定箇所をパラメーターに反映(設定)
していれば良いのですが・・・
もう、更新されて10年以上経って
いますが・・・
今のところ、バグ、不具合無く
装置は普通に動いているみたいで・・・
無事動作しているのでホッと
しました。

※GX2worksはプログラムレスで
　パラメーター設定
※リモートI/Oは14台
バッファメモリーはＥ0～ＥＢを
　指定割付・・・
