製作事例

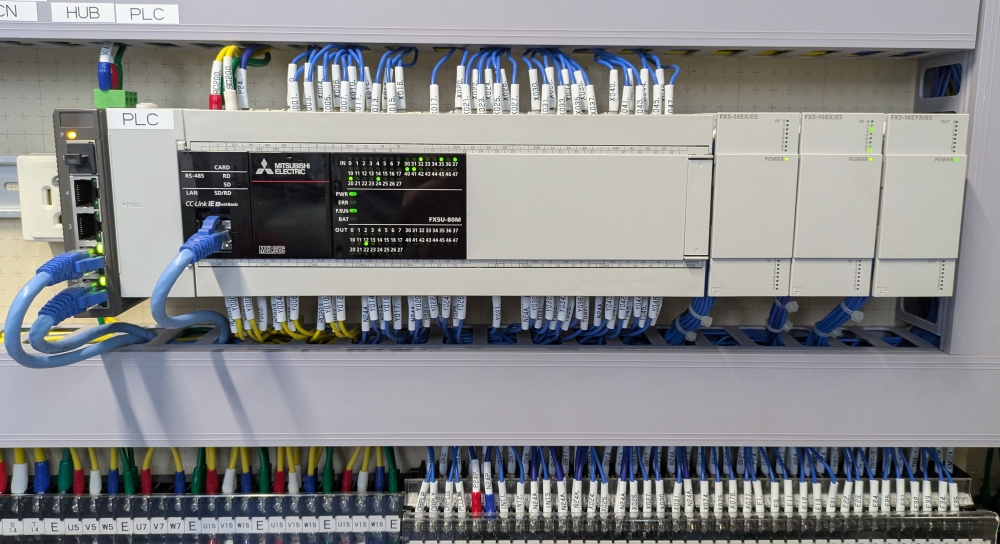

制御盤　内容
供給電圧　3相AC200V  60Hz
総電力　約60Kw
制御電圧　DC24V

受注内容　装置設備伴う工事

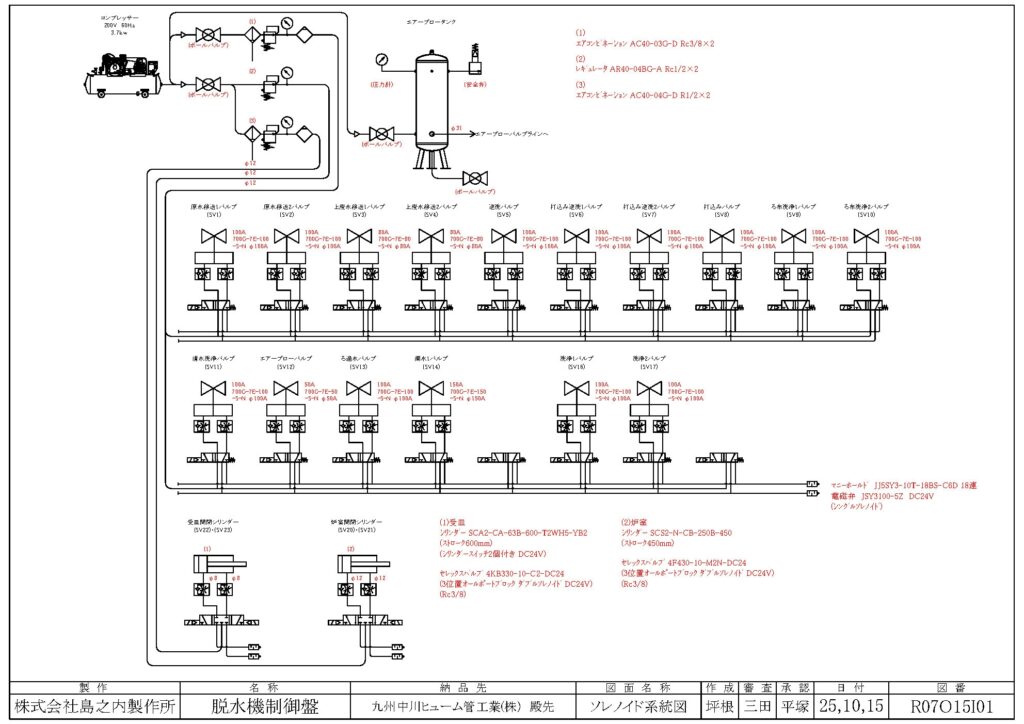

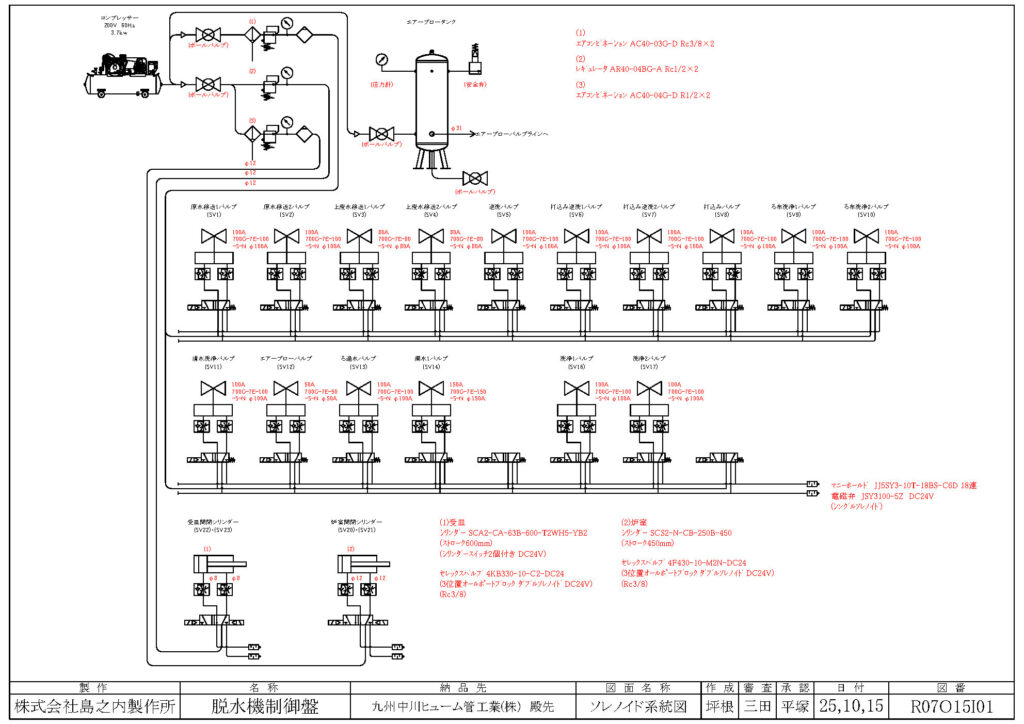

脱水機装置内配線工事
現場設備機器電気/エアー工事

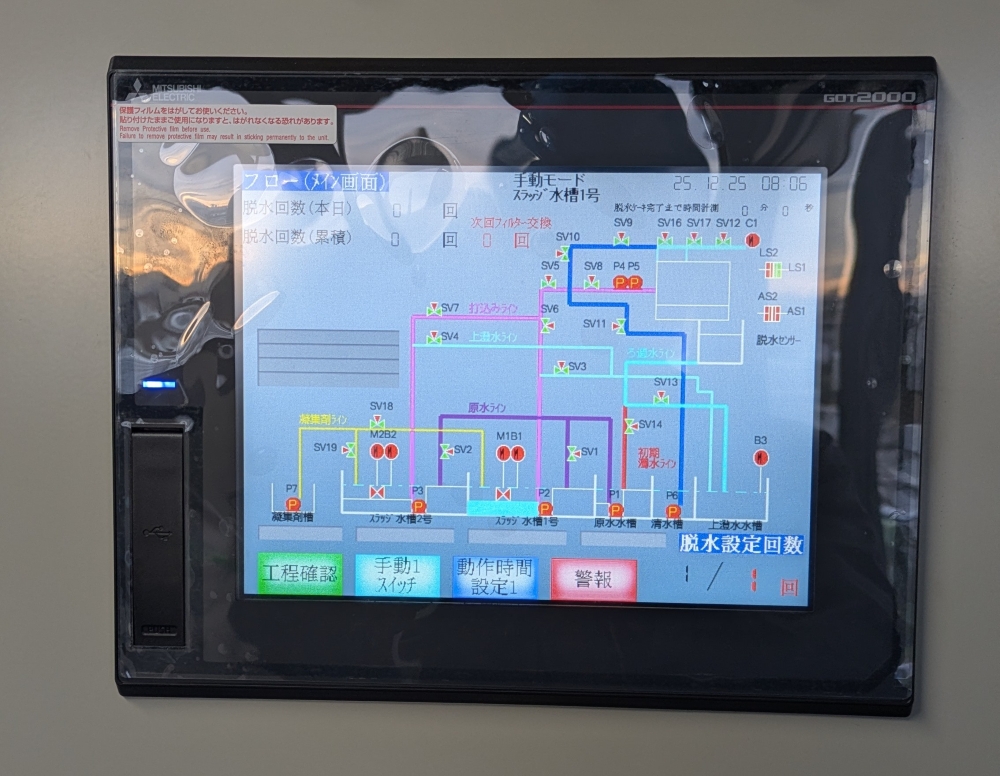

タッチパネル詳細

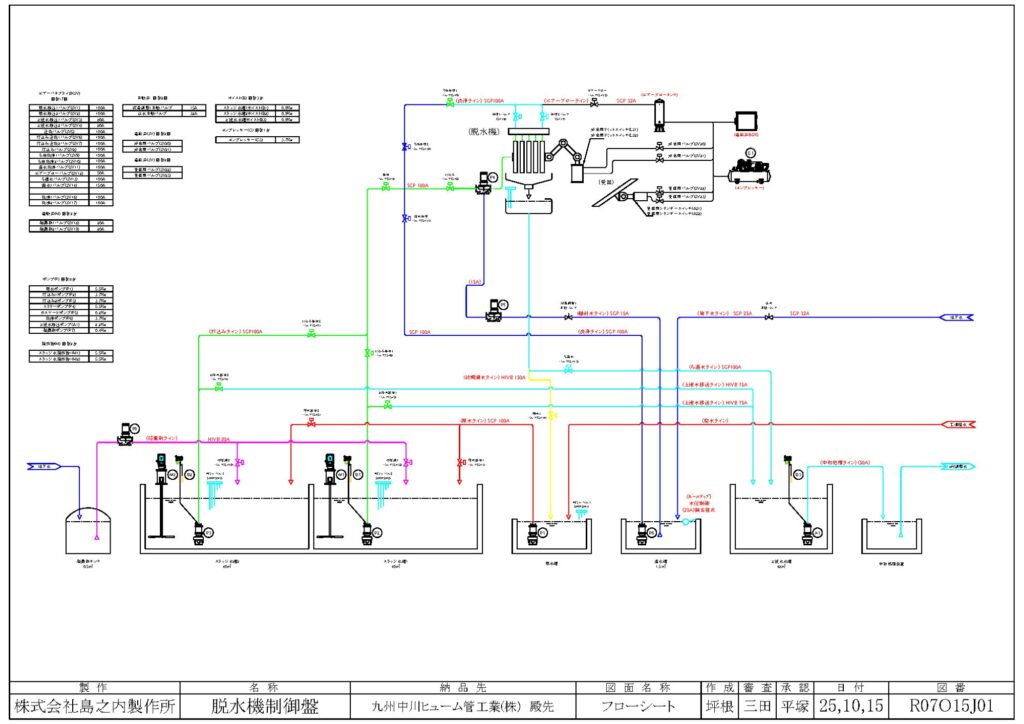

水処理全体のフロー図化
(直観で分かるように)
各動作の細かな設定(時間)
警報箇所が分かるように(履歴)

受注内容　制御設計/製作
水処理施設の全体動作制御設計
脱水機装置の動作制御設計
装置取り扱い説明書製作
上位３項目を含めた
総合制御盤設計/製作

受注内容

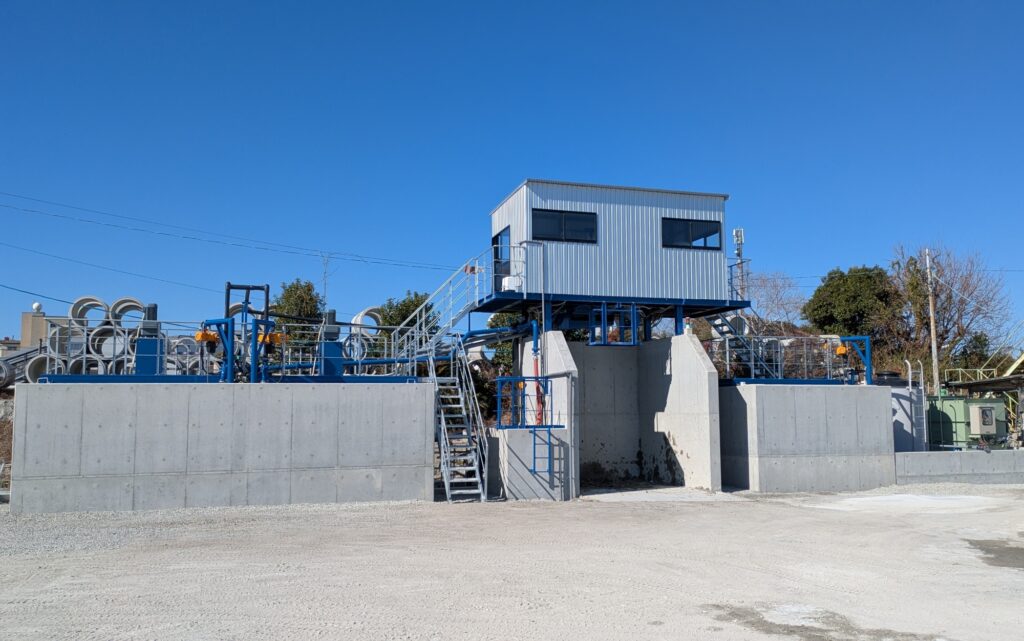

工場廃水からpH処理まで総合水処理
濃度高い濁り廃水の水処理

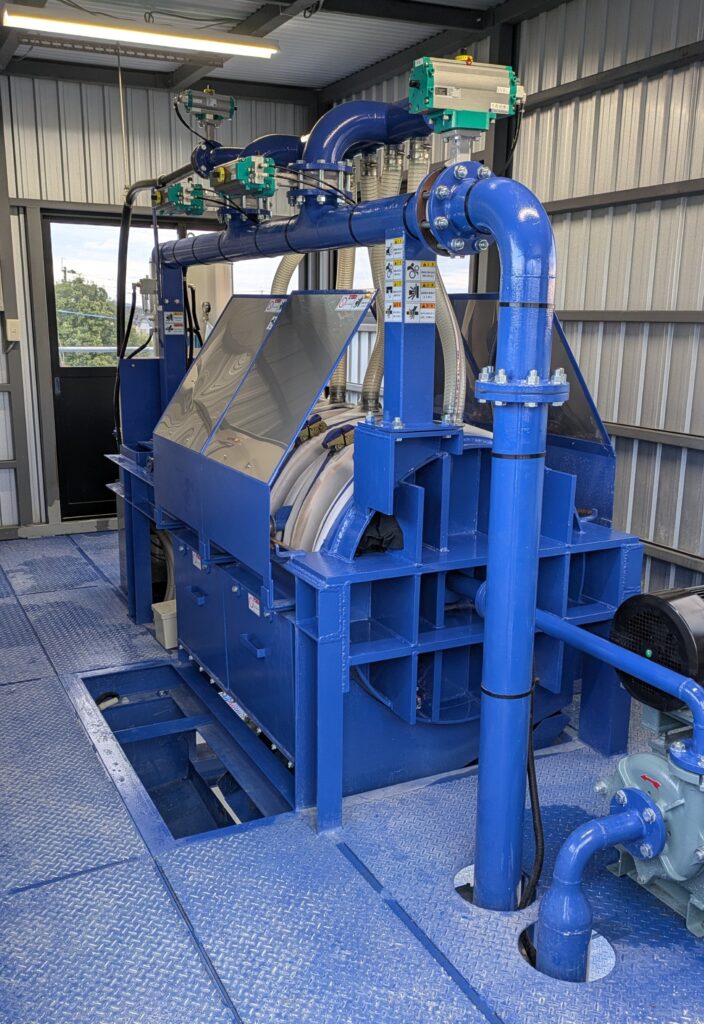

(脱水機装置)
濁りを取除いた
上澄水のpH処理
(pH値約11.0)を
規定値(5.8～8.6)に調整できるか
上澄水のpH処理(pH中和装置)まで
※中和装置は水処理メーカー装置導入
ph処理後,再利用
(処理した水は再び工場で使用)
前処理を確実にして
工業用水を確実にできるか・・
水循環の計画及び設計

特徴　(制御盤)
全く動作の違う装置導入に伴い
操作を効率化及びきめ細かな設定ができる
要望がありましたが、何とか無事、要望、要求に
答える事ができました。
特徴　(制御盤)
タッチパネルに設定項目集中配置
※時間設定項目
※警報/動作不具合項目
※動作が一目で把握できるフロー図型式
※操作の単純化・簡素化

内容説明(経緯)
発注者　株式会社島之内製作所から
このお仕事を依頼を頂きました。
今回は、水処理施設設備を総合設計
納品先担当者様及び発注者担当様と
限られた期間内に綿密に
調査及び打合せを行いました。
とにかく,廃水量をろ過してpH処理して、
再び,工場で使用する・・・
1日当たりの廃水量120～127㎥を循環する
途轍も無く,難題でした。
凝集剤(沈殿剤)を使用しない
脱水機装置だけで行う
特に,ろ過した水のpH値が高く(約11)
pH値をいかに理想値に迅速にできるか・・・
濁り等を少なくするか・・・
脱水機装置圧縮抜け・・・
その他不具合等・・・
を試運転/調整から上手くいかず・・・
色々と策の変更を試行錯誤しました。
幸い,保全担当者様と協議/協力も
有り無事解決しました。
保全担当者様及び総合管理担当者様の協力を
この場を借りて感謝します。
